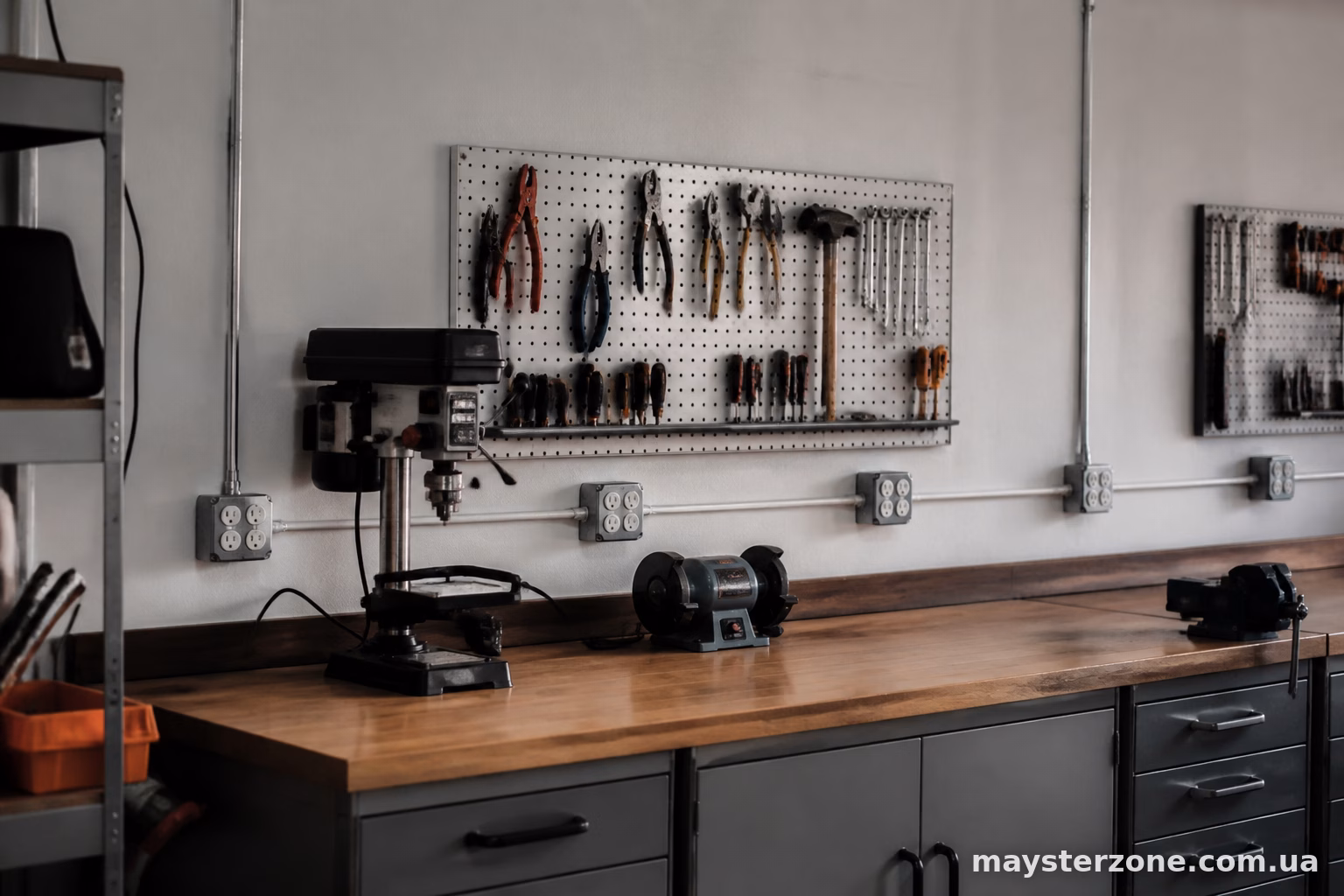

Коротка відповідь — від 8 до 15 розеток, залежно від розміру гаража і того, скільки інструменту ви плануєте тримати підключеним одночасно. Але цифра “8-15” мало що дає без розуміння логіки. Давайте розберемось, звідки вона береться і як порахувати саме під ваш гараж.
Багато хто монтує в гаражі дві-три розетки і потім все життя мучиться з подовжувачами та трійниками. А потім дивується, чому вибиває автомат або чому провід постійно валяється під ногами і за нього хтось чіпляється.
Від чого залежить кількість точок підключення
Тут все просто на словах, але треба реально сісти і подумати про свій гараж.
Перше — площа приміщення. Гараж 3х6 метрів і майстерня 6х9 — це зовсім різні історії з точки зору електрики. У маленькому гаражі часто вистачає 6-8 розеток, у великій майстерні їх може бути 20 і більше.
Друге — які інструменти ви використовуєте. Одна справа, коли в гаражі стоїть тільки верстак і зрідка вмикається дриль. Інша — коли там працює зварювальний апарат, компресор, точило, циркулярка і ще купа акумуляторних зарядок одночасно висить на стіні.
Третє — чи плануєте ви стаціонарні робочі місця. Якщо у вас є конкретний верстак для деревообробки, зона для зварювання і місце для миття деталей — під кожну зону потрібна своя точка підключення, а часто й не одна.
Четверте — освітлення. Про це часто забувають при плануванні розеток, хоча світильники теж підключаються через окремі лінії або хоча б через окремі автомати.

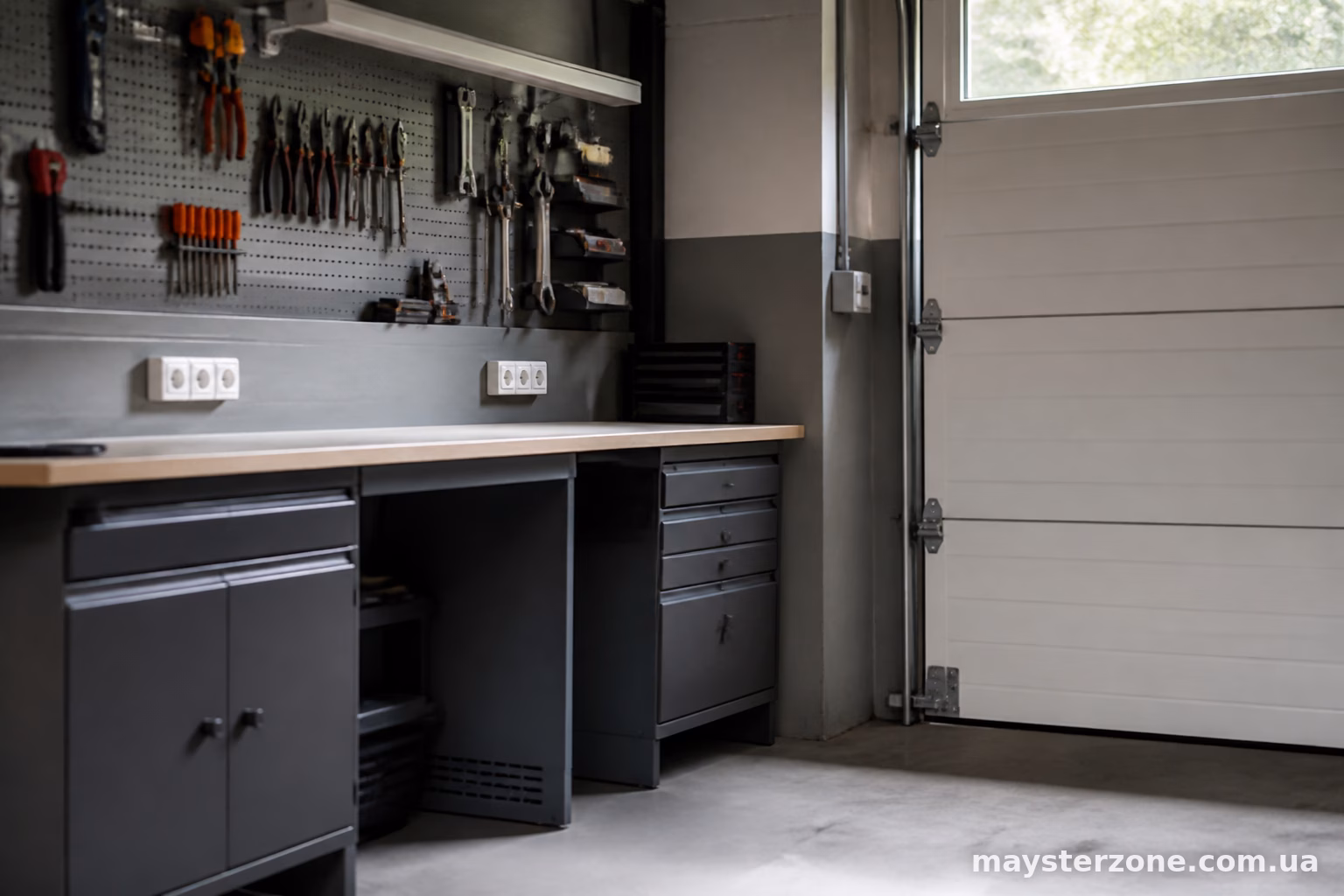

Скільки розеток для невеликого гаража на одну машину
Якщо у вас типовий гараж 3х6 або 4х6 метрів, де стоїть авто і невеликий кут під інструменти — орієнтуйтесь на 6-8 розеток.
Розподіл приблизно такий:
- дві розетки біля верстака (одна під ручний інструмент, друга — про запас, бо завжди щось ще треба увімкнути);
- одна розетка ближче до воріт — стане в пригоді, коли треба підключити компресор для підкачки коліс або пилосос для салону;
- одна розетка на протилежній стіні — універсально, для будь-яких потреб;
- одна-дві розетки під зарядні станції — акумуляторні шуруповерти, ліхтарі, можливо зарядка для авто;
- одна розетка біля стелі або високо на стіні — під освітлення робочої зони, якщо світильник не вбудований в стаціонарну проводку.
Здається, забагато? На практиці — ні. Коли одночасно заряджається акумулятор шуруповерта, працює лампа над верстаком і ви щось свердлите — три розетки вже зайняті. А якщо раптом захочете підключити ще й обігрівач взимку — четверта теж стане в нагоді.

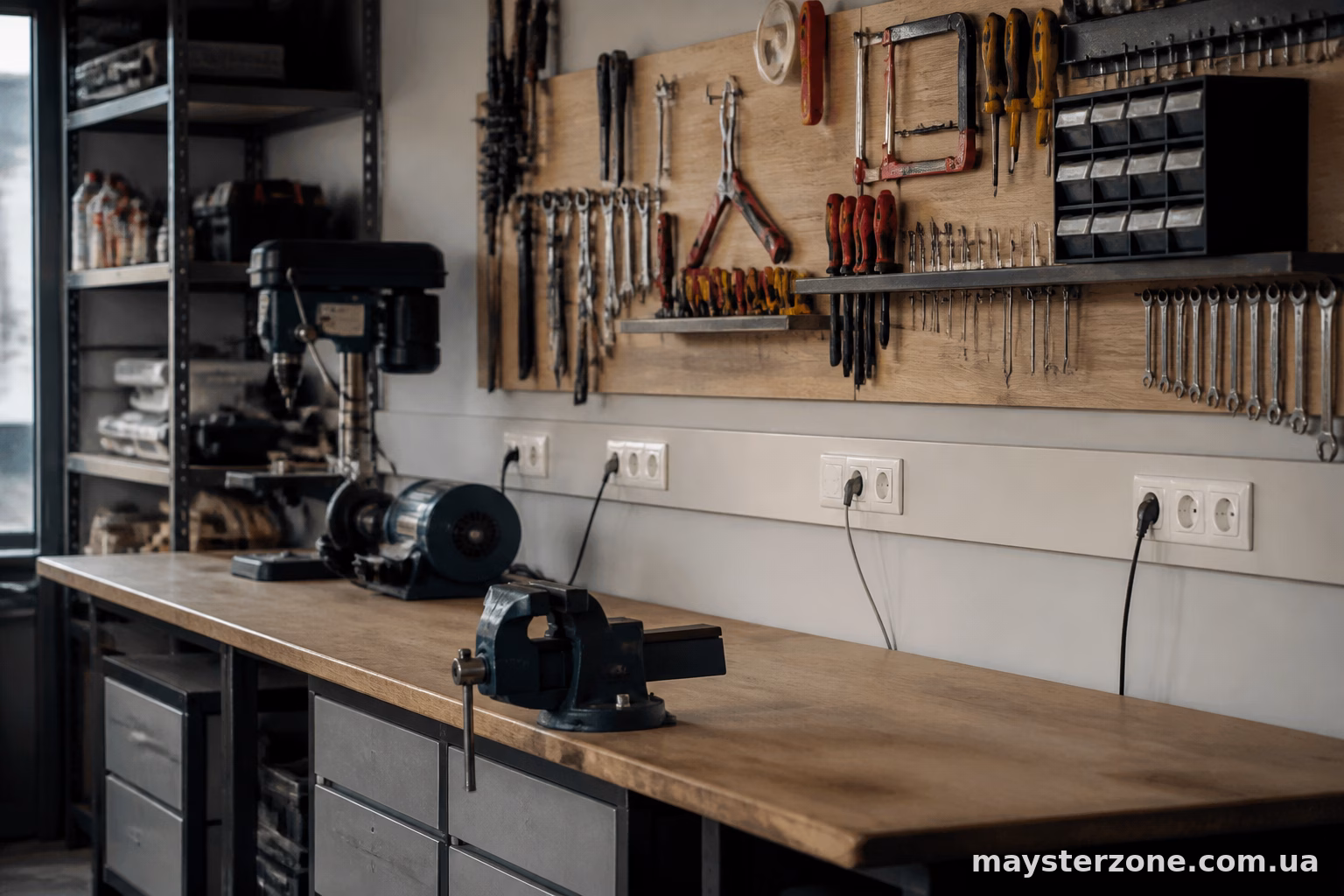

Майстерня з силовим обладнанням: рахуємо інакше
Тут вже інша математика. Якщо у гаражі стоїть зварювальний апарат, циркулярна пилка, компресор потужністю понад 2 кВт — кожен такий прилад по-хорошому має власну лінію з окремим автоматом.
Чому так? Бо зварювальний апарат при роботі створює серйозне навантаження на мережу, і якщо він сидить на одній лінії з освітленням чи іншими приладами — при включенні буде просідати напруга, лампочки будуть мигати, а в гіршому випадку вибиватиме автомат посеред роботи.
Для такої майстерні кількість розеток може доходити до 12-15, і це не рахуючи подовжувачів. Приблизний список того, що варто врахувати:
- окрема розетка на 220В або 380В для зварювального апарата (залежно від моделі);
- окрема лінія для компресора;
- розетка для циркулярки або торцювальної пилки — стаціонарна, з хорошим перетином кабелю;
- дві-три розетки в зоні верстака для ручного електроінструменту;
- розетки для зарядних станцій акумуляторного інструменту — зазвичай достатньо блоку з 3-4 гнізд;
- одна-дві розетки для освітлення додаткових зон, якщо основне світло не покриває весь простір;
- запасна розетка “на всякий випадок” — для тестера, зарядки телефону, радіо чи ще чогось дрібного.
До речі, про радіо чи колонку теж варто подумати заздалегідь. Здається дрібницею, але коли працюєш годинами, музика реально рятує від нудьги.
Групи розеток і автомати: не менш важливо, ніж їх кількість
Мало просто накидати розетки по стінах. Треба ще правильно розбити їх на групи, кожна зі своїм автоматичним вимикачем.
Логіка тут така: якщо все підключено на один автомат, то при короткому замиканні чи перевантаженні знеструмиться весь гараж одразу. Це незручно і навіть небезпечно — раптом ви саме в цей момент тримали щось на верстаку і бачили, куди руки кладете тільки завдяки світлу.
Оптимально розбивати так:
- окрема група для освітлення;
- окрема група для розеток загального призначення (ручний інструмент, зарядки);
- окремі групи для потужного стаціонарного обладнання — зварювання, компресор, циркулярка.
На кожну групу — свій автомат відповідного номіналу. Для звичайних розеток зазвичай ставлять автомат на 16А, для потужного обладнання — на 20-25А або навіть більше, залежно від паспортних даних приладу.
Ще один момент, про який часто забувають — УЗО (пристрій захисного відключення). У гаражі часто волога, конденсат, іноді просто мокрі руки після миття деталей. УЗО тут не розкіш, а реальний захист від удару струмом.

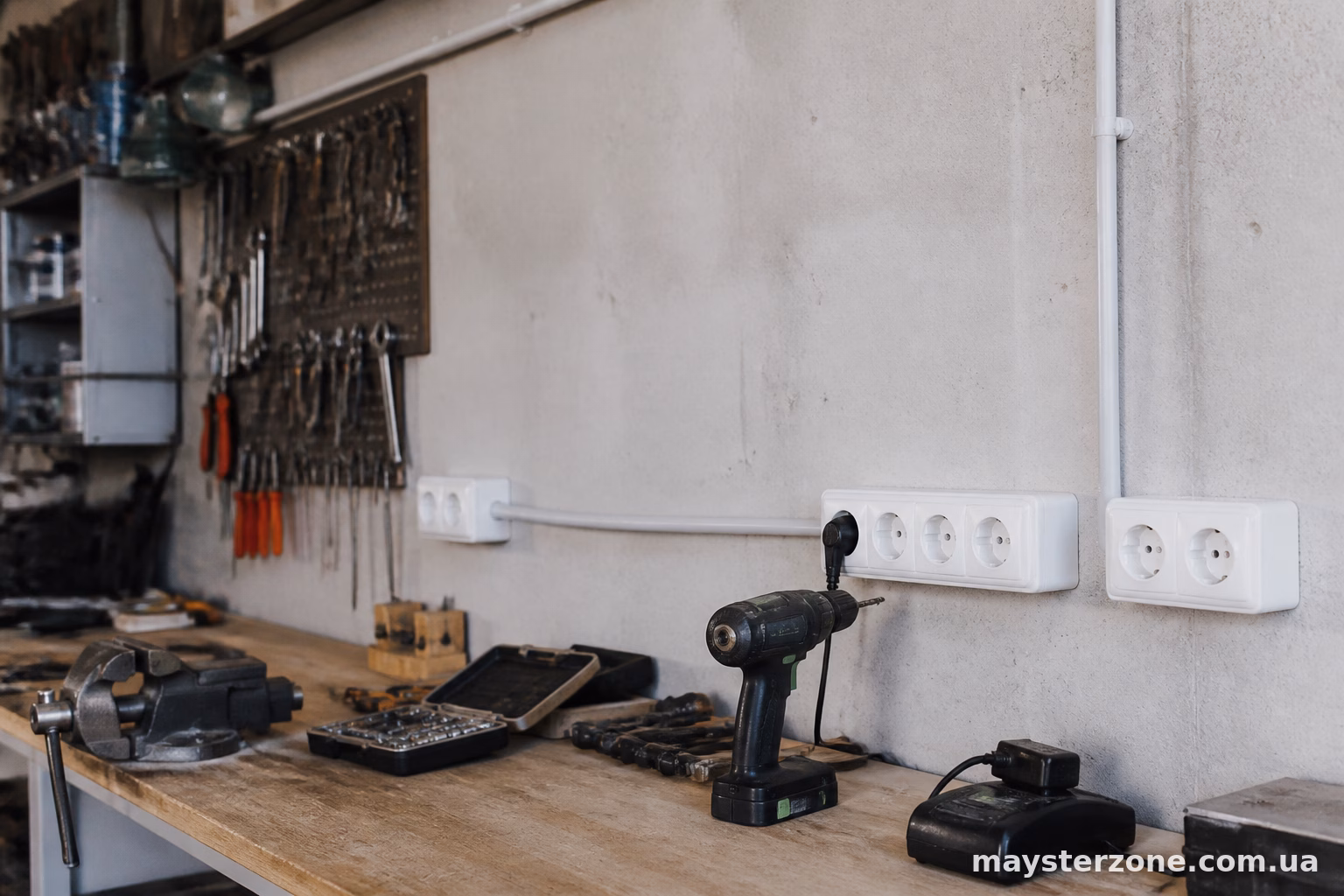

Де фізично розміщувати розетки
Теорія теорією, а практика показує, що розташування точок підключення часто важливіше за їх кількість.
Розетки варто розміщувати на висоті 30-50 см від підлоги для загального використання — так зручно підключати переносний інструмент. Але біля верстака логічніше піднімати їх на висоту самого верстака або трохи вище, щоб не нахилятися щоразу.
Якщо в гаражі буде миття авто чи інші “мокрі” роботи — розетки в цій зоні мають бути захищені (клас захисту не нижче IP44), і краще піднімати їх вище, подалі від можливих бризок.
Кутові розетки теж корисна річ — часто в гаражах саме кути залишаються незадіяними, а туди якраз можна поставити верстак чи полицю з інструментом.
Типові помилки при плануванні
Найчастіша помилка — економія на кількості розеток “про запас”. Здається, що вистачить чотирьох, а через рік докуповується ще й зварювальний апарат, і компресор, і виявляється, що місця для підключення просто немає.
Друга помилка — все на одну лінію без розбивки на групи. Один потужний прилад — і весь гараж без світла.
Третя — ігнорування захисту від вологи та пилу. Гараж — не житлова кімната, там і бруд, і волога, і вібрація від інструментів. Звичайні розетки для квартири тут швидко виходять з ладу.
Четверта помилка — забувають про майбутнє розширення. Навіть якщо зараз у вас скромний набір інструменту, варто закладати трохи запасу — і по кількості розеток, і по потужності проводки. Переробляти електрику в готовому гаражі значно дорожче й складніше, ніж продумати все на етапі монтажу.
Гаражна майстерня — це не про мінімалізм в електриці. Краще закласти трохи більше розеток і груп, ніж потім щомісяця думати, куди ще підключити новий інструмент. Порахуйте свої реальні потреби, додайте запас хоча б на 2-3 точки більше — і забудете про проблему на роки вперед.
